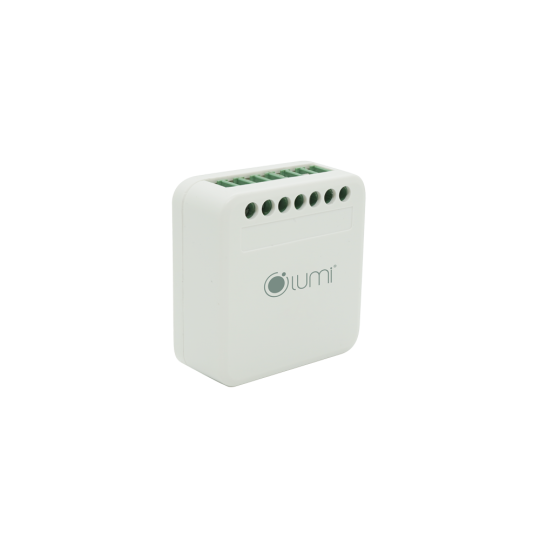

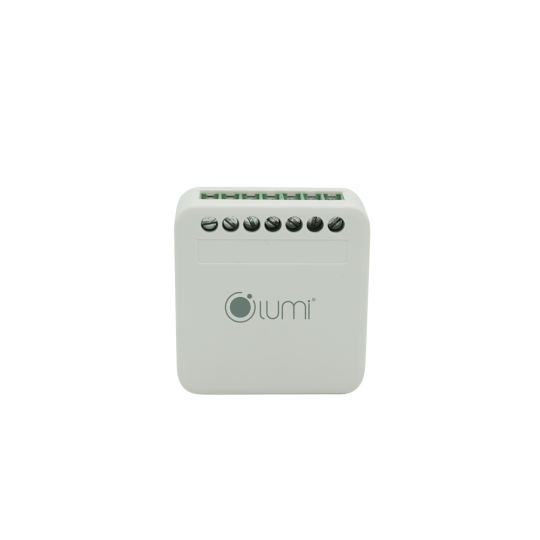

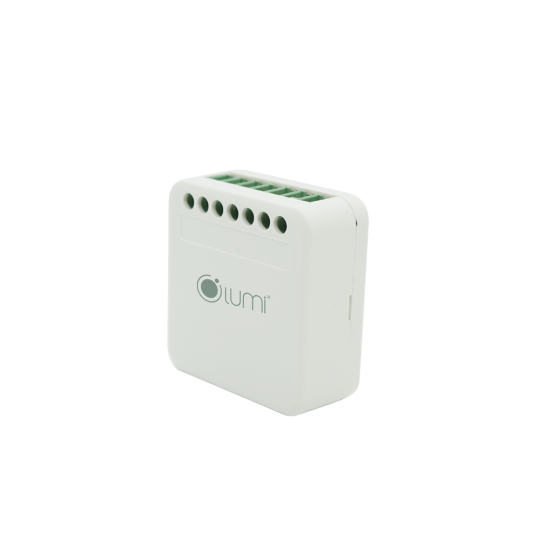

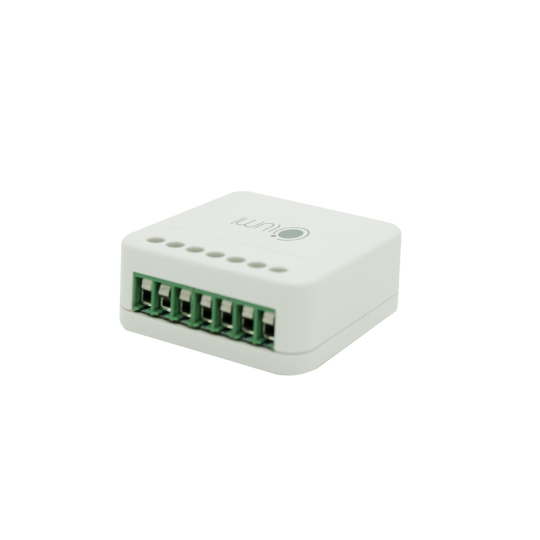

Bộ điều khiển LED dây | RGB + WW

Tổng quát về sản phẩm

Mã sản phẩm: LM-SM-RGBWW/B

#Tính năng chính của sản phẩm

• Kết nối không dây: Bluetooth Mesh.

• Điều khiển từ xa thông qua Internet (Sử dụng App Lumi Life).

• Điều khiển thông qua mạng LAN trong nhà (Sử dụng App Lumi Life).

• Thay đổi độ sáng (Dimming) cho đèn Led dây RGB: 0% -> 100%.

• Thay đổi nhiệt độ màu ánh sáng cho đèn Led dây WW: 2700K -> 6500K.

• Điều khiển theo nhóm Lighting, HCL, cảnh Lighting, Rule, Cảnh, Lịch (Tùy biến theo nhu cầu người sử dụng).

• Có thể điều khiển thiết bị bằng giọng nói thông qua việc tích hợp Google Assistant, Alexa.

• Điều khiển trực tiếp thông qua Remote cảnh thông qua cơ chế mạng Bluetooth Mesh (Không cần thông qua HC).

#Thông số kỹ thuật

#Sơ đồ đấu nối

Đấu nối thiết bị

Khi vừa mới cấp nguồn cho thiết bị.

• Nếu thiết bị chưa được cấu hình vào mạng Bluetooth Mesh: đèn RGBWW đấu với thiết bị sẽ sáng trắng. Đèn Led trên vỏ thiết bị nháy đỏ 3 lần sau đó sáng đỏ.

• Nếu thiết bị đã được cấu hình vào mạng Bluetooth Mesh: đèn RGBWW sẽ lấy lại trạng thái màu sắc trước khi bị ngắt nguồn. Đèn Led trên vỏ thiết bị nháy hồng 3 lần sau đó sáng xanh.

NOTE: Nguồn cấp cho module và những đèn LED đấu nối ở đầu ra của module phải đồng bộ điện áp (VD: Nguồn cấp 12V -> đèn Led 12V, nguồn cấp 24V -> đèn Led 24V…).

#Cài đặt điều khiển cho thiết bị

#Cho thiết bị gia nhập mạng

• Để cài đặt điều khiển thiết bị bằng ứng dụng trên điện thoại người dùng cần có bộ điều khiển trung tâm HC (home controller) mới, phiên bản 2020 trở lên (Có hỗ trợ phần cứng lõi Bluetooth Mesh) và đã tạo nhà trên hệ thống.
• Người dùng đăng nhập vào app Lumi Life => chọn cài đặt => chọn cài đặt thiết bị => chọn HC => Bluetooth => cho thiết bị gia nhập mạng.

• Quan sát trạng thái của đèn. Đối với trường hợp module mới hoàn toàn chưa từng cấu hình vào nhà nào thì đèn Led dây RGBWW sẽ sáng trắng 100%. Khi thiết bị gia nhập mạng thành công đèn RGBWW đấu với thiết bị sẽ nháy 2 lần trong 2 giây, sau đó đèn RGBWW sẽ sáng vàng báo hiệu gia nhập thành công. Còn đèn Led trên vỏ thiết bị sẽ nháy hồng 3 lần

• Trường hợp thiết bị không gia nhập mạng có thể thiết bị đã được cấu hình, người dùng thực hiện reset thiết bị để quay về chế độ gia nhập mạng.

#Điều khiển thiết bị trên ứng dụng Lumi Life

Sau khi thiết bị gia nhập mạng thành công, ta có thể điều khiển các chức năng cơ bản (điều chỉnh nhiệt độ màu, tăng giảm độ sáng hay bật/tắt) ở trên App Lumi Life.

Điều chỉnh ánh sáng RGB

Ánh sáng trắng, ấm (WW)

Điều chỉnh chế độ nháy

Giao diện icon thiết bị trên App

#Reset thiết bị

Cách 1: Để reset thiết bị, ta thực hiện những bước như sau:

• Bật/tắt nguồn cho thiết bị 5 lần liên tiếp, khoảng thời gian giữa mỗi lần chuyển trạng thái từ Tắt -> Bật nguồn vào khoảng 5 giây, sau đó ta sẽ thấy đèn Led RGBWW đấu với thiết bị nhấp nháy 3 lần.

• Trong vòng 8 giây ngay sau khi đèn RGBWW nhấp nháy, ta tiến hành tắt nguồn rồi bật nguồn cho thiết bị thêm một lần nữa để xác nhận Reset thiết bị. Sau khi reset thành công, đèn RGBWW nháy và chuyển sang sáng trắng ở mức 100%. Còn đèn Led trên vỏ thiết bị sẽ nháy hồng 2 lần .

Sau khi đèn nhấp nháy 3 lần – trong vòng 8 giây sau ta tắt/bật nguồn 1 lần nữa

Cách 2: Hoặc có thể reset thiết bị bằng nhấn liên tiếp 5 lần nút config ở mặt sau trên vỏ sản phẩm. Reset thành công, đèn RGBWW nháy và chuyển sang sáng trắng ở mức 100%. Còn đèn Led trên vỏ thiết bị sẽ nháy hồng 2 lần .

Ấn 5 lần nút Config để reset thiết bị

NOTE: Giả sử thiết bị đã gia nhập mạng Bluetooth Mesh của HC sau đó được tắt bởi App Lumi Life, tuy nhiên do một sự cố nào đó khiến HC không hoạt động, lúc này ta không thể bật lại thiết bị thông qua App Lumi Life thì khách hàng có thể thực hiện thao tác ngắt nguồn/cấp lại nguồn cho thiết bị 2 lần (khoảng thời gian giữa thao tác Tắt -> Bật thiết bị rơi vào khoảng trên 5 giây) để bật thiết bị lên.

Lưu ý: do lúc này đèn đang tắt nên tốc độ xả tụ của nguồn tổ ong sẽ lâu vậy nên tốt nhất là ngắt trực tiếp nguồn 24V DC ở đầu vào Module (Tương tự như với lúc Reset thiết bị nhưng lúc đó đèn đã bị tắt từ phía App Lumi Life)
